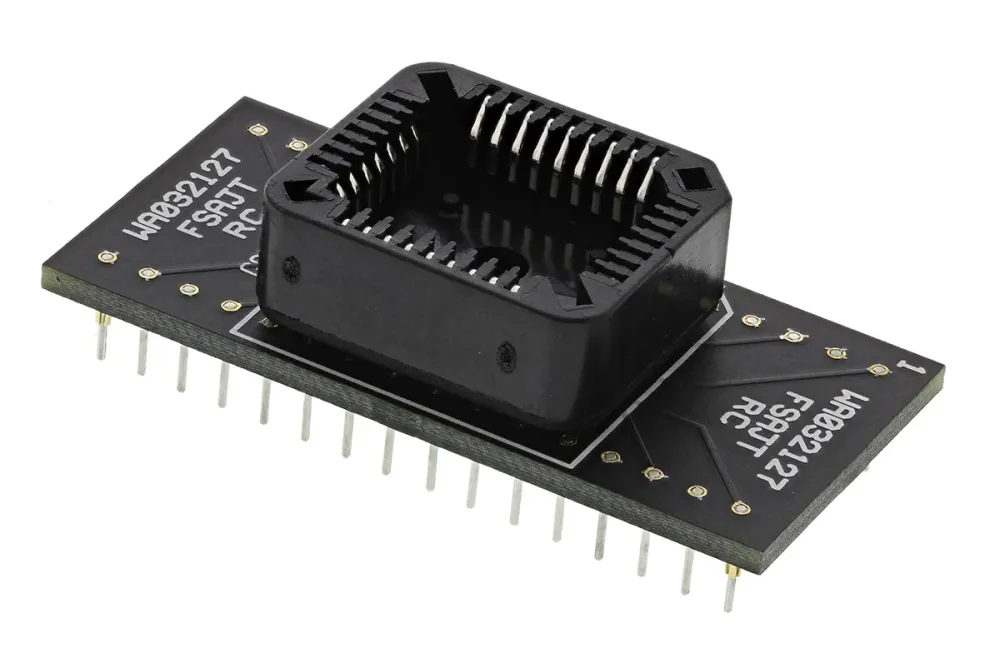

Winslow WA032127FSAJTRC IC Socket Adapter

รายละเอียดสินค้า Winslow WA032127FSAJTRC

อะแดปเตอร์ Winslow รุ่น WA032127FSAJTRC แปลงจาก 32 Pin Female PLCC เป็น 32 Pin Male DIP แบบผ่านรู (Through Hole) ตัวเรือน FR4 แนวตรง (Straight) รองรับ pitch 1.27 mm และ 2.54 mm ติดต่อเป็นทองเหลืองชุบดีบุกบนนิกเกิล

จุดเด่นของสินค้า

• แปลง PLCC (Female 32 พิน) เป็น DIP (Male 32 พิน)
• รองรับ Pitch 1.27 mm และ 2.54 mm
• Mounting แบบ Through Hole และ Body Orientation แบบ Straight
• Contacts ผลิตจาก Brass และ Plating เป็น Tin over Nickel
• Housing ผลิตจาก FR4

ประโยชน์ที่ได้รับ

• ช่วยให้ใช้งาน PLCC บนบอร์ดแบบ DIP ได้โดยไม่ต้องเปลี่ยนการออกแบบบอร์ดหลัก
• การเชื่อมต่อแบบผ่านรูเหมาะกับการติดตั้งถาวรบน PCB
• วัสดุ contact และการชุบช่วยให้การเชื่อมต่อทางไฟฟ้ามีความเหมาะสมกับการใช้งานทั่วไป

การใช้งาน

• การแปลงหรือติดตั้ง IC แบบ PLCC ให้ใช้งานบนบอร์ดที่ออกแบบสำหรับ DIP
• งานซ่อม ดัดแปลง หรือโปรโตไทป์ที่ต้องการเปลี่ยนแพ็กเกจ IC โดยไม่เปลี่ยน PCB

รายละเอียดสเปกที่สำคัญ

• End 1: 32 Pin Female PLCC (32 contacts) / End 2: 32 Pin Male DIP (32 contacts)
• Pitch: 1.27 mm, 2.54 mm
• Mounting Type: Through Hole
• Body Orientation: Straight
• Contact Material: Brass; Contact Plating: Tin over Nickel
• Housing Material: FR4

ข้อควรพิจารณา

ตรวจสอบให้แน่ใจว่า pitch (1.27 mm หรือ 2.54 mm) ตรงกับอุปกรณ์และบอร์ดเป้าหมายก่อนใช้งาน

สรุป

อะแดปเตอร์นี้ให้วิธีการแปลง PLCC เป็น DIP แบบตรงและผ่านรู เหมาะสำหรับการติดตั้งถาวรบน PCB ที่ต้องการรองรับ PLCC โดยไม่แก้ไขการออกแบบบอร์ดหลัก
