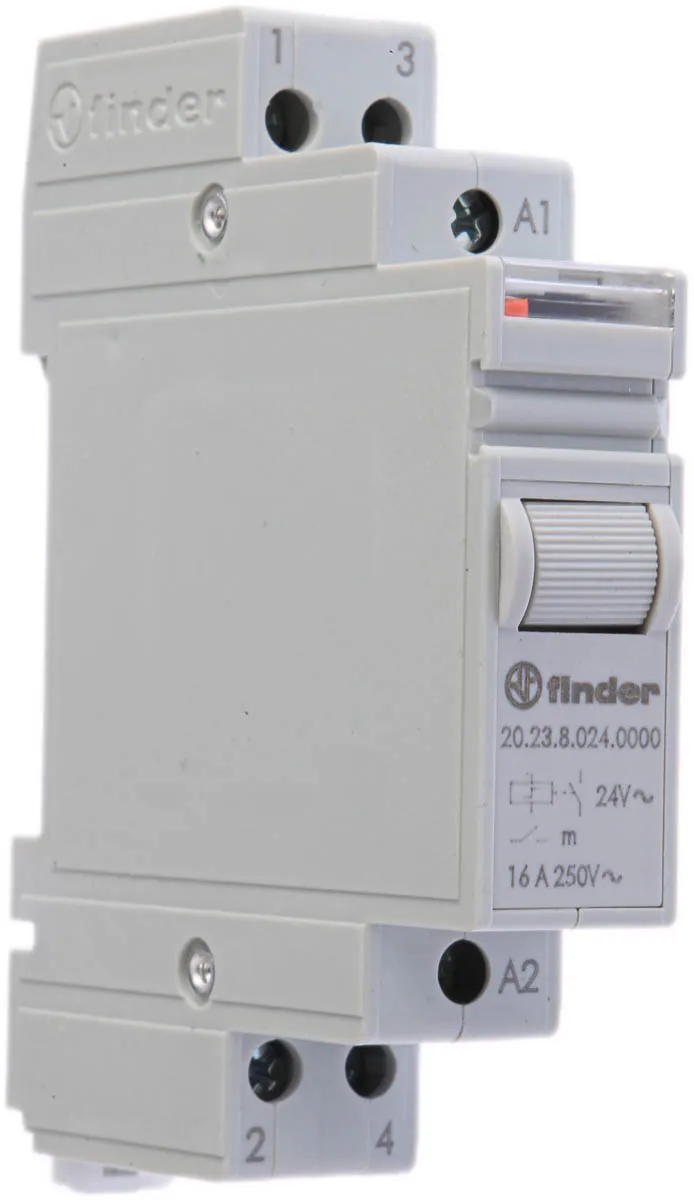

Finder 20.23.8.024.0000 Power Relay

รายละเอียดสินค้า Finder 20.23.8.024.0000

Finder DIN Rail Latching Modular Step Relay รุ่น 20.23.8.024.0000 เป็นรีเลย์ก้าวขั้นแบบโมดูลาร์ชนิดลatching ที่ใช้คอยล์ 24V ac มีขั้ว 1 NO และ 1 NC และรองรับกระแสสวิตช์ 16A ออกแบบสำหรับการล็อกแบบสองเฟสในโมดูลเดี่ยว

จุดเด่นของสินค้า

• Coil Voltage: 24V ac
• Contact Configuration: SP-NC, SP-NO (1 NO และ 1 NC)
• Mounting Type: DIN Rail
• Switching Current: 16A
• Latching: Yes (ลatching แบบสองเฟส)
• Terminal Type: Screw
• Maximum Switching Voltage AC: 250V ac
• Coil Resistance: 27 Ω
• Coil Power: 6.5W
• Isolation Coil To Contact: 4kV
• Contact Material: Silver Alloy
• Dimensions (Depth x Height): 58.4mm x 84mm
• Series: 20 Series
• Maximum Switching Power AC: 4 kVA

ประโยชน์ที่ได้รับ

• ให้ฟังก์ชันลatching เพื่อคงสถานะการสวิตช์โดยไม่ต้องจ่ายพัลส์ต่อเนื่อง
• รองรับการสวิตช์กระแสสูงถึง 16A ตามสเปค
• การแยกวงจรคอยล์ต่อคอนแทคที่ระดับ 4kV ช่วยเพิ่มความปลอดภัยทางไฟฟ้า
• ขนาดกะทัดรัดสำหรับติดตั้งบน DIN Rail ในตู้ควบคุม

การใช้งาน

• ระบบควบคุมที่ต้องการรีเลย์ลatching แบบโมดูลาร์บนราง DIN
• การสลับสถานะแบบสองเฟสในตู้ควบคุม
• งานที่ต้องการคอนแทคที่รับกระแสได้สูงถึง 16A

รายละเอียดสเปกที่สำคัญ

• คอยล์ 24V ac, กำลังคอยล์ 6.5W
• คอนฟิกคอนแทค 1 NO + 1 NC
• การแยกคอยล์-คอนแทค 4kV
• รองรับแรงดันสวิตช์สูงสุด 250V ac และพลังงานสวิตช์สูงสุด 4 kVA
• ขนาด 58.4mm (depth) x 84mm (height)

ข้อควรพิจารณา

อุณหภูมิการทำงานสูงสุด +40°C และต่ำสุด -40°C ควรตรวจสอบความเข้ากันของแรงดันคอยล์ (24V ac) และข้อจำกัดกระแสสวิตช์ 16A ก่อนการใช้งาน รวมทั้งการติดตั้งแบบสกรูเทอร์มินัลตามสเปค

สรุป

อุปกรณ์เหมาะสำหรับการใช้งานเป็นรีเลย์ก้าวขั้นแบบลatching บนราง DIN ที่ต้องการคอนแทค 1 NO/1 NC และรองรับการสวิตช์กระแสสูงถึง 16A พร้อมคุณสมบัติการแยกทางไฟฟ้า 4kV
